在工程計算時，經常要用AutoCAD畫出一條曲線，而這條曲線如果是由多個坐標點連接成的，輸入起來就麻煩，而且容易出錯。如果利用EXCEL應用程序來保存數據，并與CAD巧妙地結合起來，就能很容易地畫出該曲線。具體方法為：

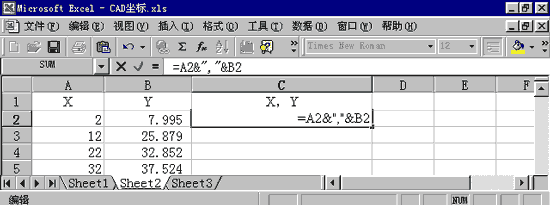

首先，在Excel中輸入坐標值。我們將x坐標值放入A列，y坐標值放入到B列，再將A列和B列合并成C列，由于AutoCAD中二維坐標點之間是用逗號隔開的，所以我們在C2單元格中輸入："=A2&","&B2"，C2中就出現了一對坐標值。我們用鼠標拖動的方法將C2的的公式進行復制，就可以得到一組坐標值。
其次，選出所需畫線的點的坐標值，如上例中C列數據，將其復制到剪貼板上，即按Excel中的復制按鈕來完成此工作。

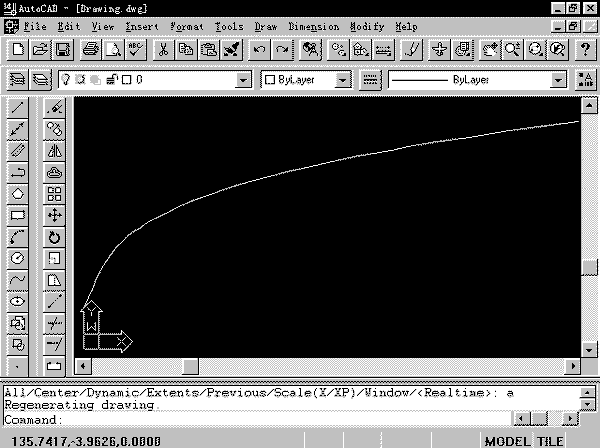

最后，打開AutoCAD，在命令行處鍵入spline (畫曲線命令)，出現提示："Object/："，再在此位置處點擊鼠標右鍵，彈出菜單，在菜單中選擇Paste命令，這樣在Excel中的坐標值就傳送到了AutoCAD中，并自動連接成曲線，單擊鼠標右鍵，取消繼續畫線狀態，曲線就畫好了。
通過上面的方法，可以很方便地繪制各種曲線或折線，并且在Excel中很容易地修改并保存坐標值。
|
