Photoshop不僅應用在商業廣告和海報的設計上，還常用在現有產品或者新產品的先期設計工作中，特別說在設計成品的時候，由于照片不能有效的表現產品特性，就需要用Photoshop來進行繪圖。下面向大家介紹一個用Photoshop制作電腦機箱的例子，通過本例，和大家共同學習Photoshop在造型設計上的應用，其產品最終效果如圖。
1． 先新建一個文件。打開“文件/新建”，以新建一個A4文檔，100的dpi大小。

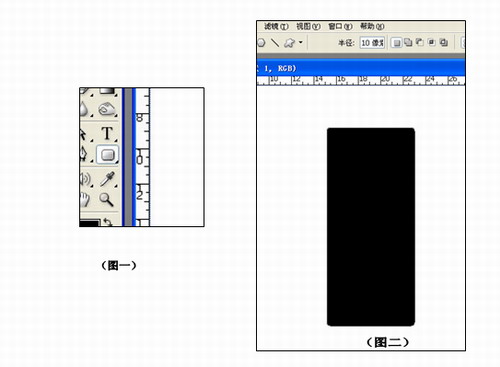

2． 在工具欄中點擊形狀工具中的圓角矩形工具，如圖一，設置圓角半徑為10，在圖層中畫一個矩形，如圖二。矩形的大小可以根據自己設計的尺寸來定，也可以按照自己的喜好來設定。并沒有精確尺寸的要求。

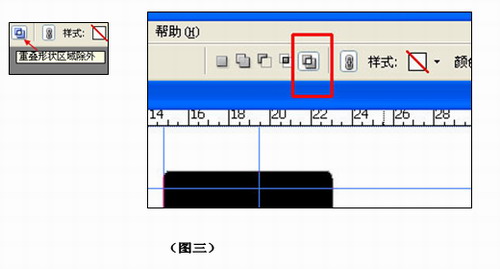

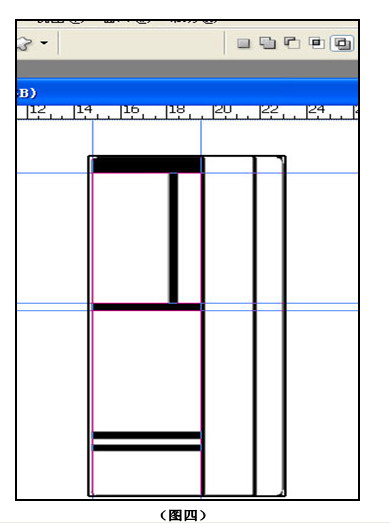

在屏幕上方的工具條中選擇“重疊形狀區域除外”，用“矩形工具”在矩形上拉出另一個矩形作為機箱的部件，如圖三，以次法分別做出其他部分，完成后如圖四。為了便于制作各個區域，可以用拉出參考線進行輔助定位。
3，右鍵單擊該形狀所在的圖層，選擇“刪格化”，使該圖層變為普通的相素圖層。

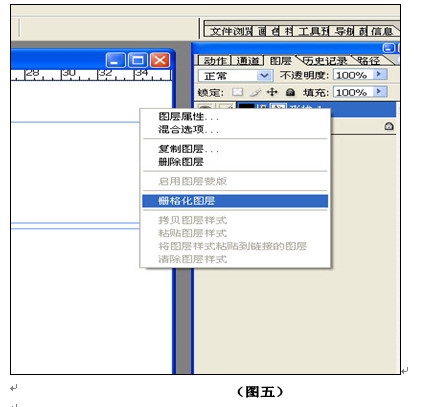

如圖五

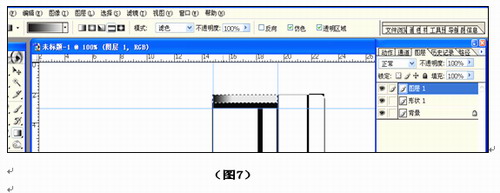

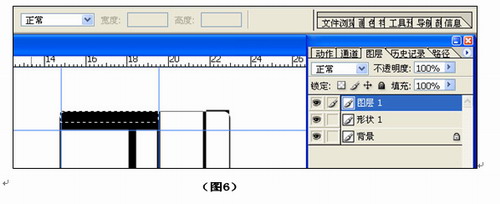

4，用“矩形選擇工具”（或魔棒工具）選擇矩形的左上角部分，如圖6所示。新建圖層1，用漸變工具在選取內從左向右拉一個有深灰（R，G，B值分別為15，14，14）到淺灰（RGB值分別為213，213，213）的漸變如圖7。

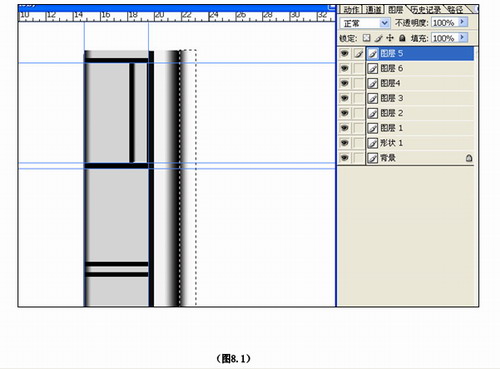

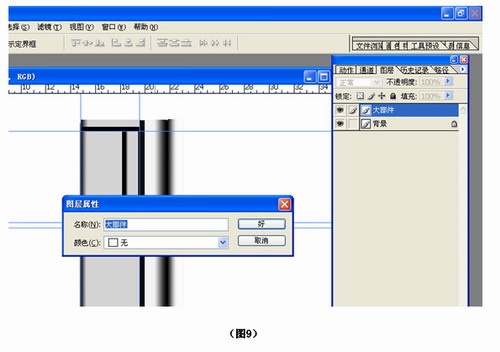

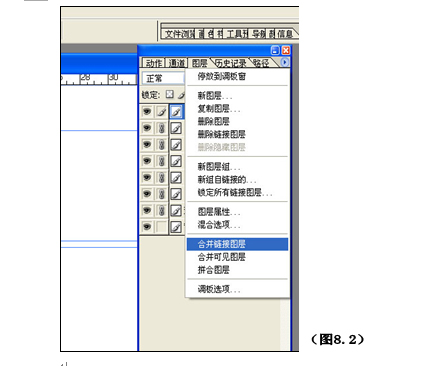

5，以此法分別用“矩形選擇工具”選出各個部件均做漸變處理，（完成所有漸變操作時，應使各部件明暗條紋保持一致，因為光線只從一個方向照射）。連接各個圖層后合并它們。如圖8.1和8.2.右擊合并后的圖層選擇“圖層屬性”改圖層名為“大部件”。如圖9。

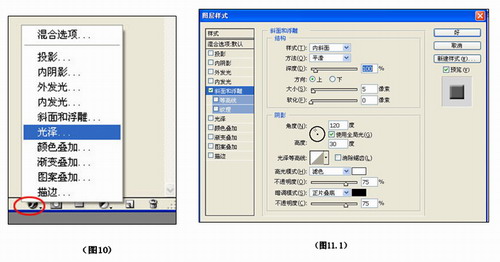

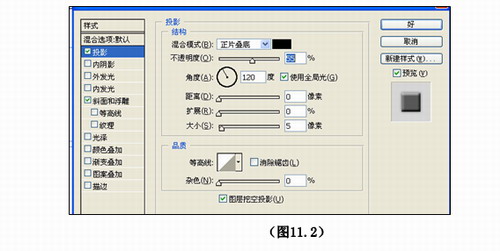

6，6，激活 “大部件”圖層，單擊“添加圖層樣式”工具，如圖10，選擇“浮雕”“投影”并設置 其參數，如圖11.1和11.2。

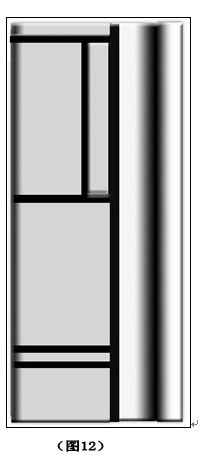

7，可做出各部分的立體效果，完成后如圖12所示。

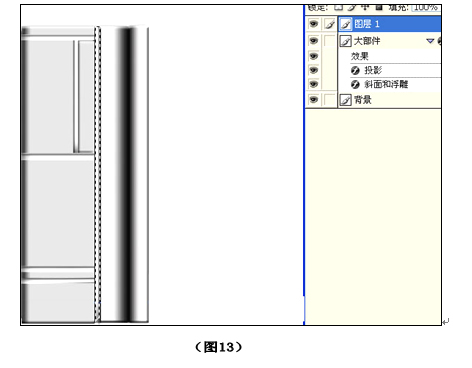

8，新建圖層1,用矩形選擇工具分別選出機箱個部件之間的空白區域，由上到下做出漸變,所有漸變條均為黑到白,完成后效果如圖13所示。

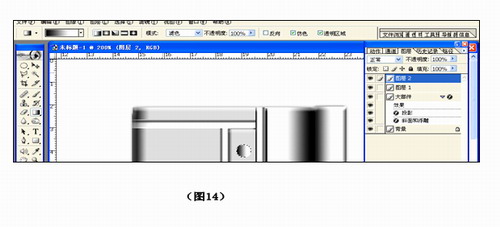

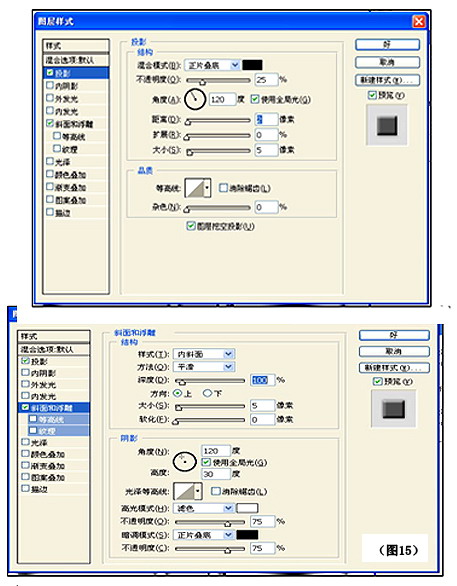

9， 下面制作機箱上的按鈕,先新建圖層2,用橢圓選擇工具在機箱上做一正圓選區(按住shift鍵即可拉出一正圓選區),調整其位置如圖,做一個由黑到白的漸變,方向是由右到左,如圖14。再通過“添加圖層樣式”工具為按扭添加“浮雕”、“投影”效果，其參數設置如圖15所示。

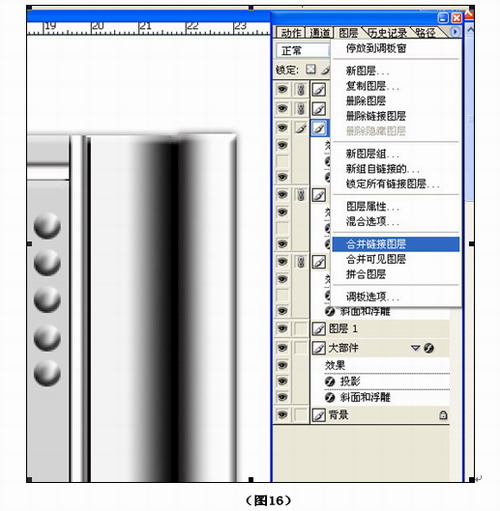

10， 把按扭復制四個副本，方法是右鍵單擊圖層2，選擇“復制”，復制之后分別調整它們的位置。如圖16。合并這些按扭圖層，方法是先連接它們所在圖層，單擊圖層面板右上腳的小三角形。選擇“合并連接圖層”。

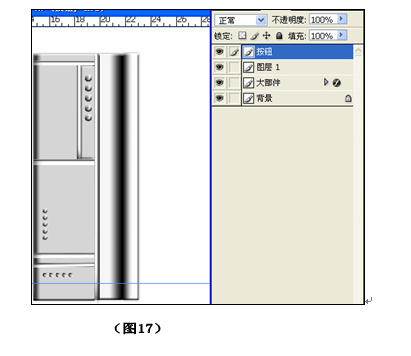

11， 把合并后的按扭圖層復制兩次并調整他們的位置，如圖17所示。調整按扭方向的方法是：“編輯/變換/旋轉”。調整好之后，合并這幾個按鈕圖層。改圖層名為“按鈕”。

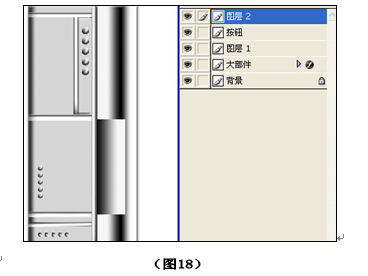

12， 下面我們制作機箱的其余細節。新建圖層2，用矩形選擇工具，并進行由黑到白的漸變處理，漸變方向是從左到右，效果如圖18所示。

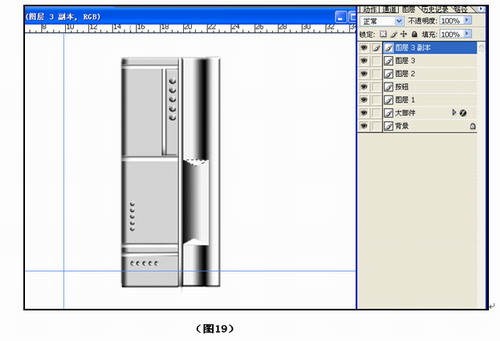

13， 新建圖層3，用“多邊形套鎖工具”做一個三角形選區并填充白色，調整它的位置，大小。調整大小的方法是：“編輯/變換/縮放”，用濾鏡中的“模糊濾鏡”對三角形進行模糊處理使它與周圍自然的銜接。如圖19所示。
14， 復制該三角形圖層3，調整其位置，效果如圖19所示。這樣細節就更加豐富。合并兩個三角形所在的圖層，改名為 “三角形”。

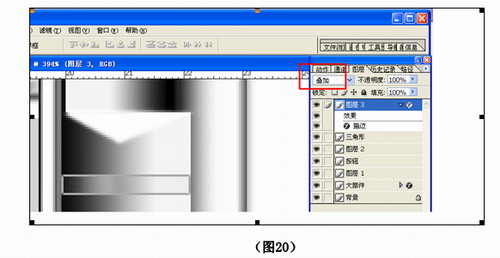

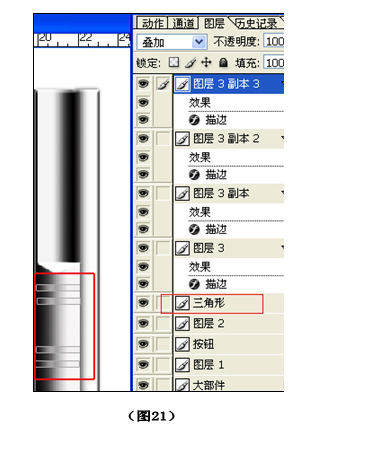

15， 新建圖層3，用矩形選擇工具做一選區，填充由黑到白的漸變，方向是由右到左，把圖層混合模式設置為“疊加”。通過“添加圖層樣式”對它進行1個象素的描邊（描邊顏色是RGB植均為172的灰色）。效果如圖20所示。復制圖層3，并調整他們到合適的位置，如圖21所示。

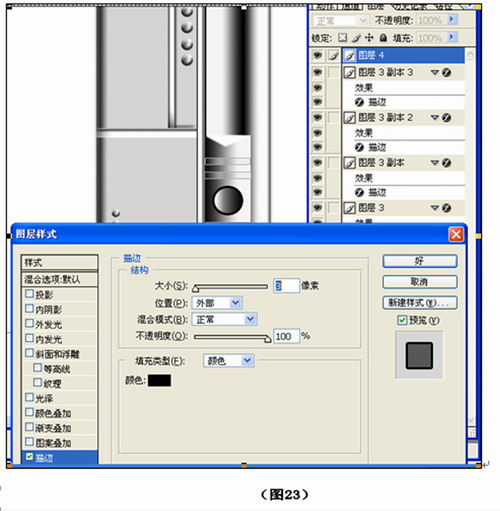

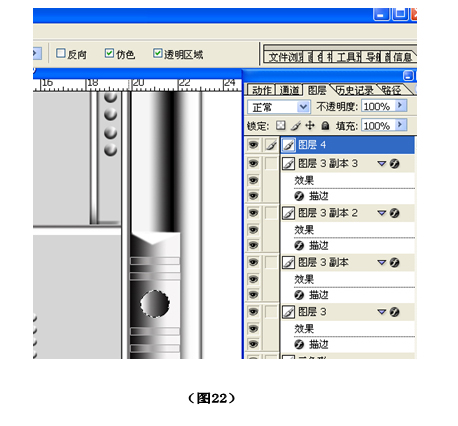

16， 新建圖層4，用圓形選擇工具做一選區，由右向左填充一個由黑到白的漸變。效果如圖22所示。之后通過“添加圖層樣式”中的工具，進行3個象素的描邊處理。最后，調整它的位置，如圖23所示。

17， 現在來做出機箱的商標。新建圖層5，用矩形選擇工具框選出一個選區并填充黑色。打開文字工具，選擇宋體，打出機箱的標志“Iwen”、“design”，調整文字顏色為白色，調整文字與矩形的位置和大小。如圖24所示。

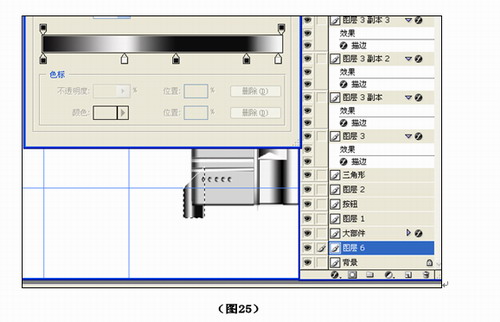

18， 下面制作機箱的腳托。激活背景圖層，新建圖層6，這樣可以使圖層6位于背景層之上其它圖層之下，用多邊形套鎖工具框選出一個梯形的選區。從左到右拉一個漸變，漸變條設置和漸變效果如圖25所示。復制腳托圖層，并調整拷貝圖層的位置，調整之后效果如圖26所示。

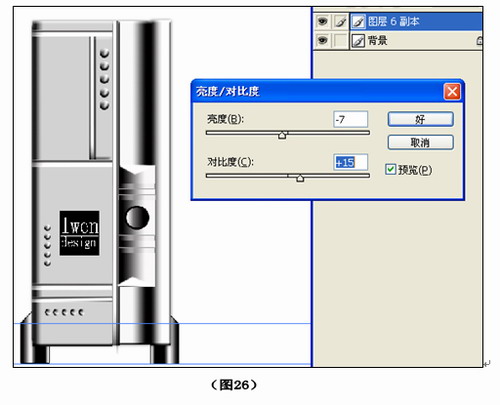

19， 下面我們調整機箱的整體效果。先鏈接合并除背景層以外所有的圖層。打開“圖像/調整/亮度與對比度” 調整機箱的整體亮度對比度。參數設置如圖（二十一）所示。
20， 用矩形選區工具作一個選區，填充黑色，調整其到合適位置，作為地面。如圖27所示。機箱就制作完成了。

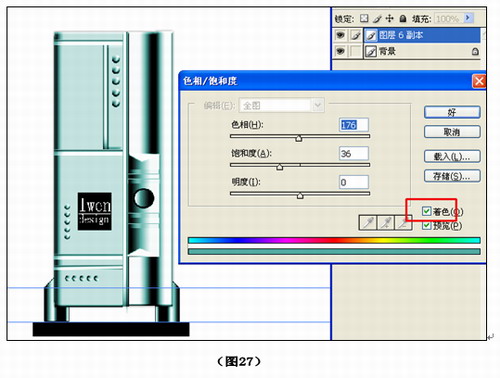

21， 如果想調整機箱的顏色，則打開“圖象/調整/色相和飽和度”，勾選“著色”并拉動色相劃塊即可使機箱有不同顏色。大家可以嘗試改變“飽和度”“明度”滑塊，看它們會對機箱的效果產生什么影響。
22， 調整色相后的幾個機箱圖。
23，總結。通過這個機箱設計制作的實例，我們知道，使用Photoshop軟件可以快速的制作產品的效果。實現設計的初步設想。隨著設計程序的深入。使用的軟件就會由二維軟件向三維軟件——特別是pro/e或者solid works轉變，逐步朝著結構設計的方向前進。
|
