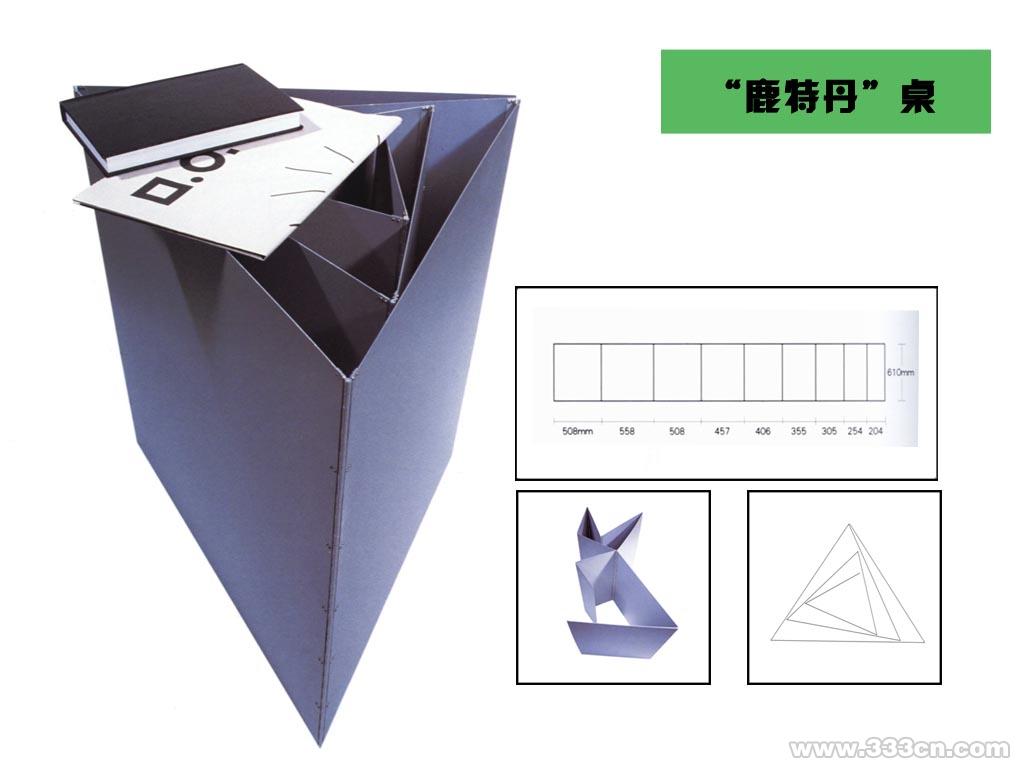

產品名稱：“鹿特丹”桌
設計師：亞歷山大.格爾曼（俄羅斯）
分析：本款金屬桌的九塊折疊板頂部敞開且緊縮的空間可以消除傳統桌面的必要性。每一塊白色鍍鋅鋁板的邊上鉆了孔，由豎直“皇家”鉸鏈及不銹鋼螺釘與各個部分邊緣相連接。通過折疊，本款可以有不同的形狀，其幾何原理甚至比折紙品還簡單。

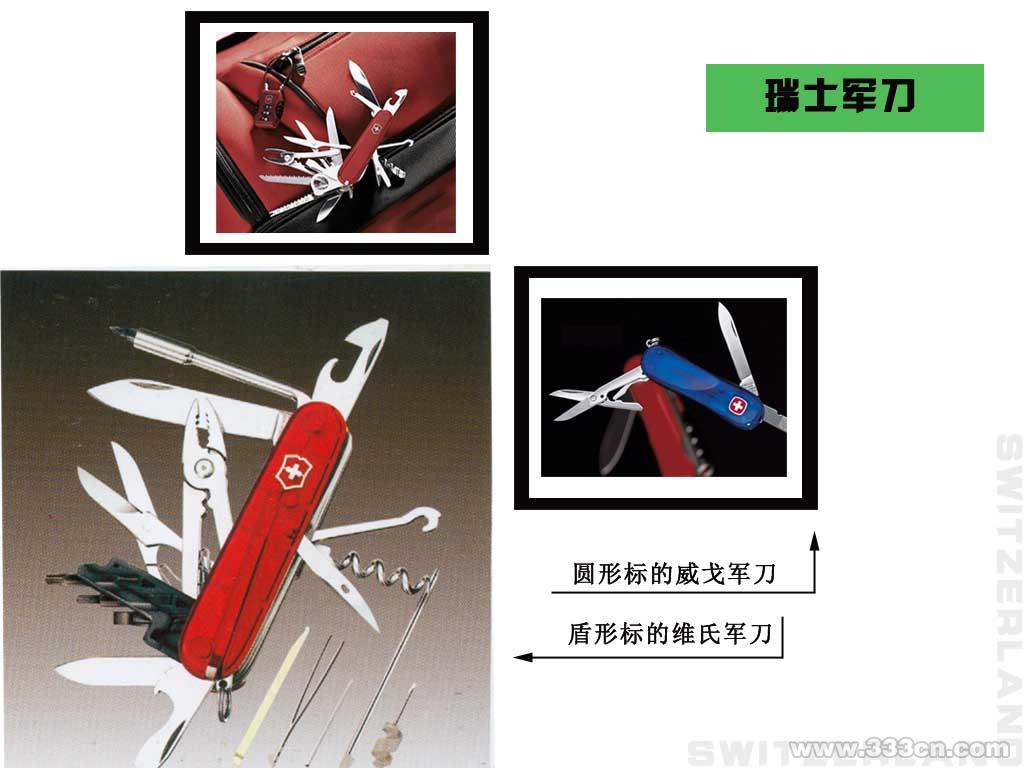

產品名稱：瑞士軍刀——維氏軍刀
制造商：瑞士Victorinox公司
分析： 集幾十種功能于一身的瑞士軍刀正是鉸鏈連接結構應用的結果。我們通常所說的瑞士軍刀有兩種，一種是盾形標的維氏軍刀，一種是圓形標的威戈軍刀。維氏軍刀問世于1884年。維氏所制造的不單只是世界馳名的軍刀，更是一種被人們廣泛應用于旅游.登山.潛水.航模運動.修理自行車.汽車及日常生活中的“多功能工具”。
瑞士維氏軍官刀(Victorinox)是送禮佳品，追求盡善盡美是瑞士維氏軍刀Victorinox的一貫傳統，多年的研制與創新使軍刀的每個組成部分都達到了最佳造型，具有最完善的功能；因此被美國數屆總統選為白宮禮品，刀柄刻上總統簽名贈送來賓。美國國家宇航局還將其列為宇航員隨身工具。此外許多世界跨國公司，銀行將其刻上其名稱或商標作為廣告宣傳品、會議紀念品贈送客戶。

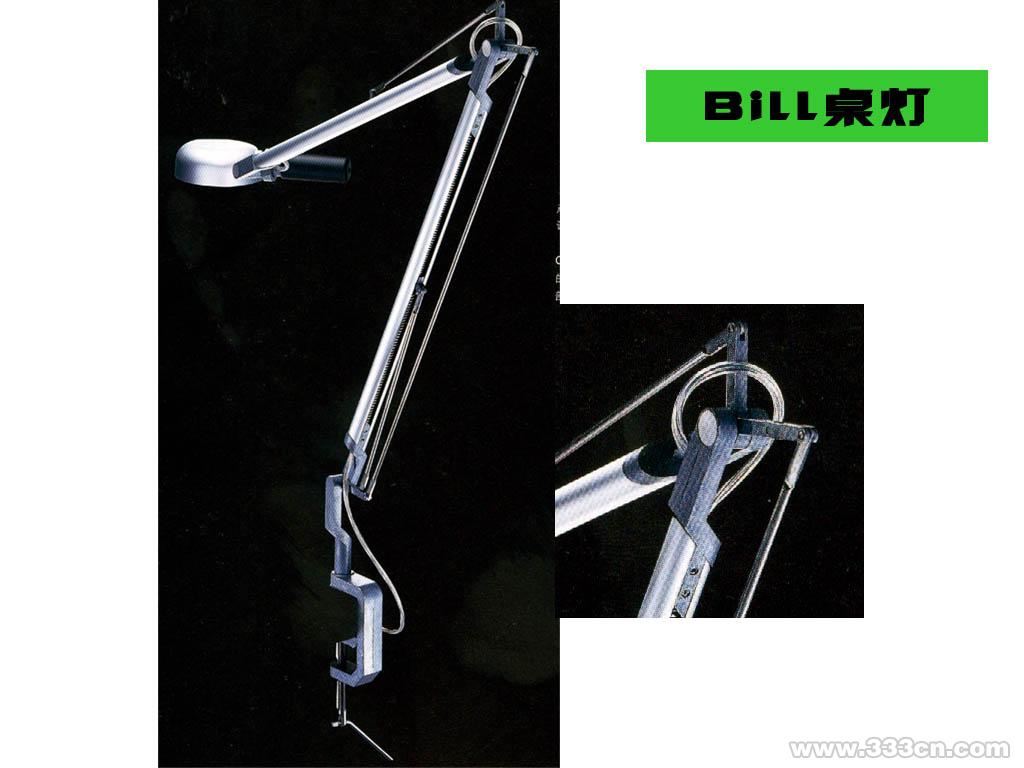

產品名稱：Bill桌燈
設計師：Tobias Grau (德國)
分析：由Tobias Grau 設計的Bill桌燈有一種矜持、清晰的優雅美感。內置的彈簧非常便于調節。燈具由鋁及鑄造模印制的
鋅制成。它可以當桌燈、標準燈或者墻上的壁燈。鉸鏈的使用，使得燈具的燈頭和支撐桿變化起來很容易。

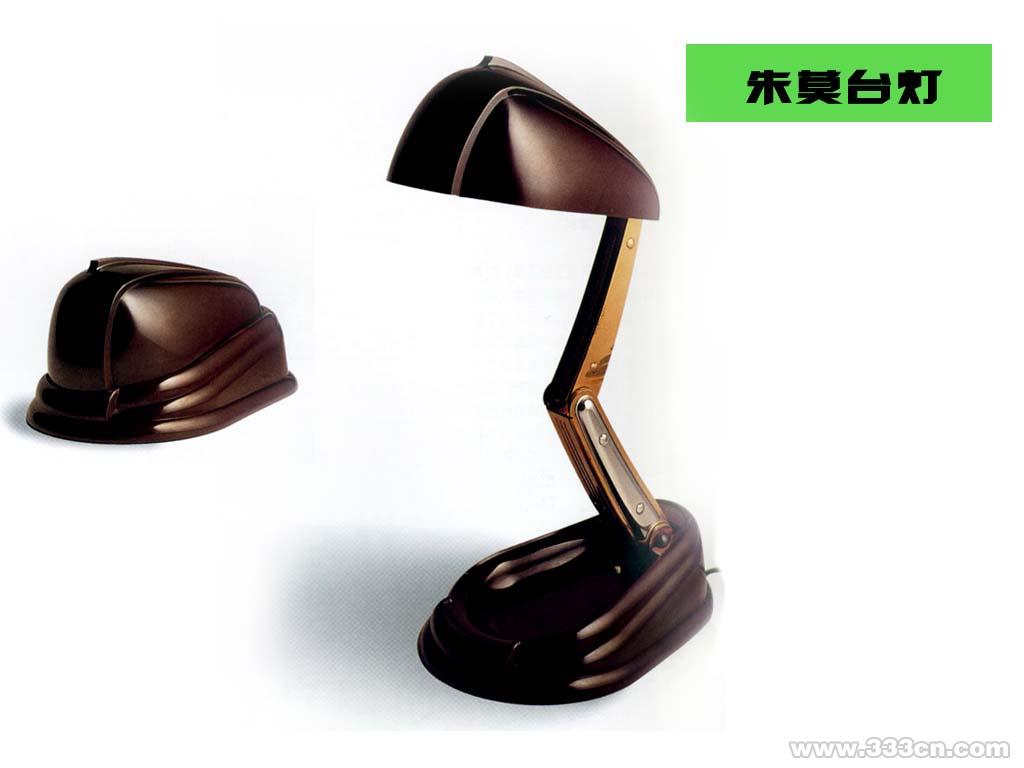

產品名稱：朱莫臺燈
制造商：貝克利特公司
分析：朱莫臺燈最值得稱道的地方并不是鉸鏈接的應用，而是材料和表面處理的應用。絕緣電木材料的使用，可以通過增加填充物和纖維增加力度并防止產品過脆。產品表面合適的電鍍處理使這款臺燈更具名人身份。產品附加值也隨之上升。
3.1.3風箱形
種類：柔性連接
原理：柔性連接允許被連接零部件位置、角度在一定范圍內變化或連接構件可發生一定范圍的形狀、位置變化而不影響運動傳遞或連接固定關系。風箱則正好是這類連接的代表。鐵匠的標準工具是一對大風箱。它的主要構成是有褶皺，可伸縮的袋子。作為一種機械工具，風箱的發明是為了滿足靈活密封的連接需要。而風箱所具有的連接結構方式，則經常用到運動的產品和設備中，使非常重要的一種運動連接結構。
應用范圍：燈頭、機動車?yán)锍瘫怼⑨t(yī)療器械，電源插座、軟軸接頭等。
設計實例分析

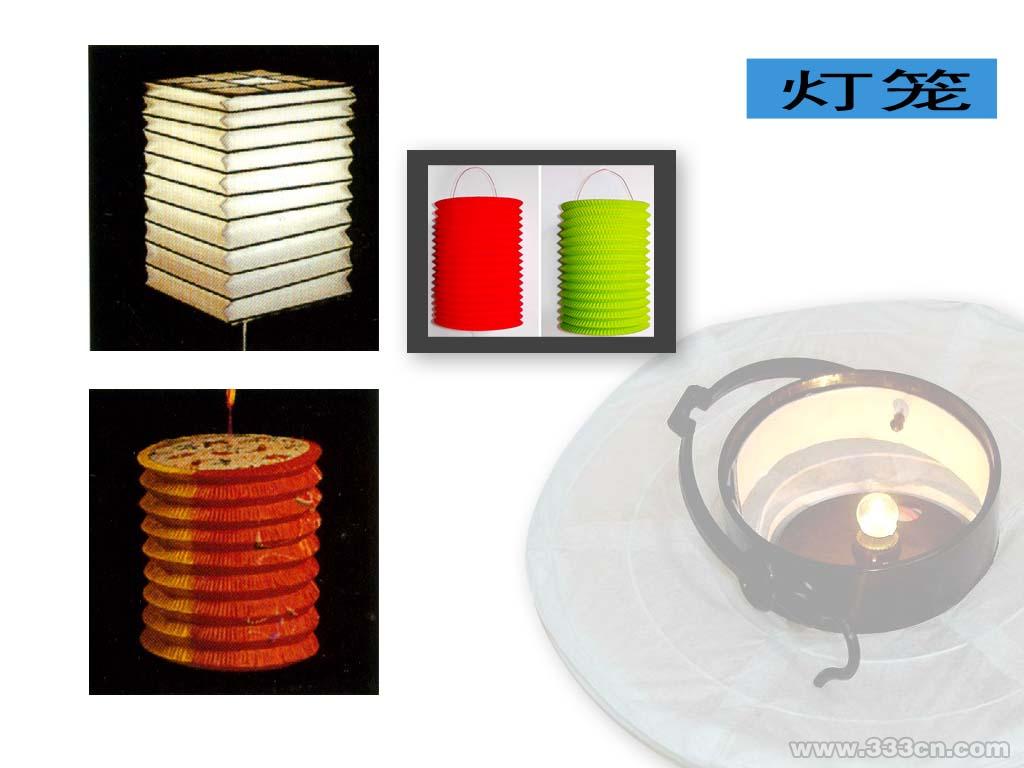

產品名稱：紙燈籠
設計師：待查
分析： “正月十五鬧元宵”，中國人幾千年來一直享受著燈籠的樂趣——猜燈謎、舞龍燈、耍獅子燈。燈籠的出現還有一個重大的意義：紙竟然包住了火。設計師陳紹華說：“設計就是將不可能成為可能。”中國燈籠就是這么一個個十分精彩的例子——紙可以包得住火。由此可見創造在設計中的重要地位。風箱形的連接結構不僅為燈籠提供加強筋，還能使燈籠折疊起來，大大的節省了空間。

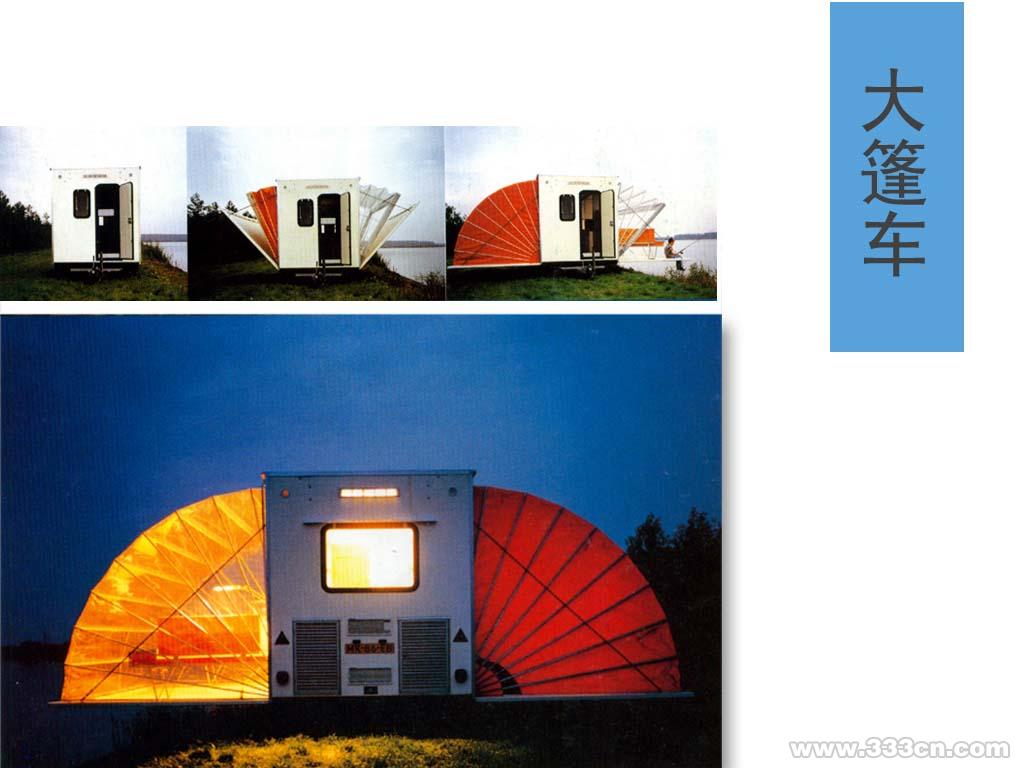

產品名稱：大篷車
設計師：
分析：當兩側展開時體積可以增加兩倍，透明的一側是起居室，不透明的是臥室。什么時候我們也能擁有這么一輛大篷車去過現代陶淵明式的生活呢？

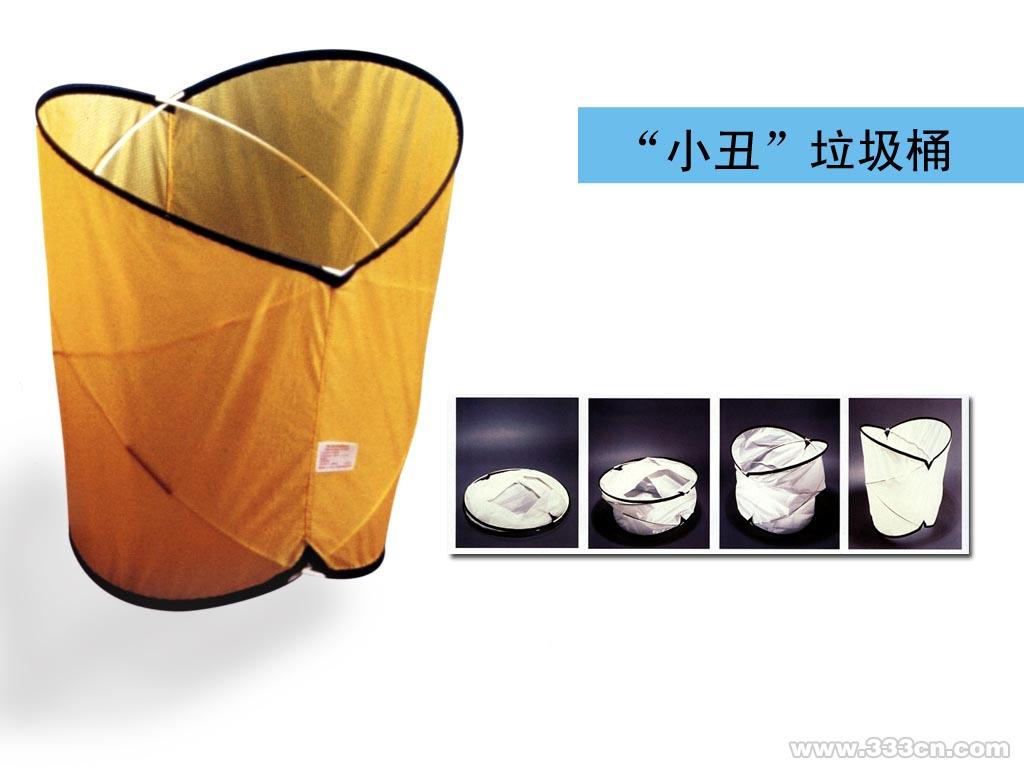

產品名稱：“小丑”垃圾桶
設計師：賽巴斯蒂安.伯格納（德國）
分析：這款垃圾桶借鑒了折疊帽子的形式和帳篷的材質。松開包裝，它便可以完全彈展開來。彈性卓越的玻璃鋼支撐能使整個垃圾桶折成一個平面，從而減少運輸和包裝的成本。
3.2靜連接在設計中的應用分析
3.2.1組裝
類別：可拆固定連接
原理：在使用它們的時候，可以方便的把它們組裝成一個整體。在不用它們時候，又可以把它們方便的拆除。既有利于保管，又方便運輸，這是連接結構的又一個偉大創舉！值得我們注意的是，在某一個產品中，可能會用到不同的連接結構。比如，在積木玩具中，我們可能是用到插接結構（木制積木）或者過盈配合連接結構（塑料積木）。
應用范圍：積木玩具、拼圖、家具、活動板房等
設計實例分析

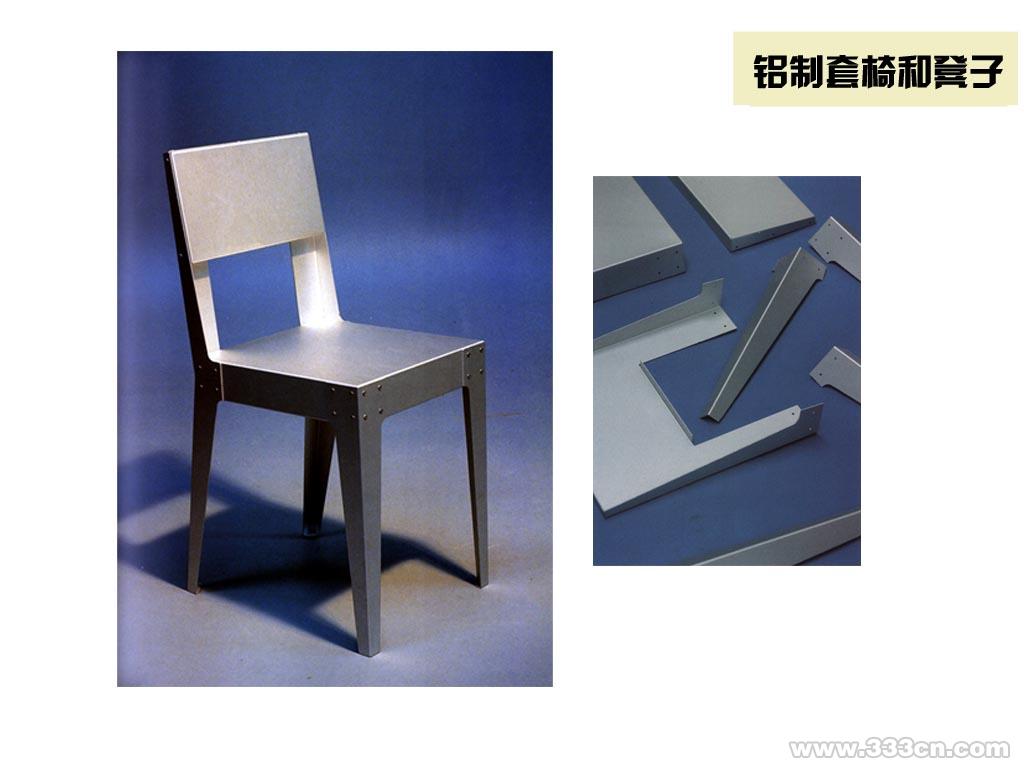

產品名稱：鋁制套椅和凳子
設計師：帕特.荷恩.艾克（荷蘭），諾伯.榮格科（荷蘭）
分析：這是一種實用、經濟并且自重非常輕的座椅。是用電腦打孔和壓彎機制的，而且被設計成可以組裝的樣子。這款椅子出了連接用的自動封口塑料定外。其余都是由一整塊鋁板彎制而成的。整塊鋁板采用了陽極氧化處理，在增加座椅的耐腐蝕性的同時，可以很好的提高座椅的觀賞性。特別是組裝的運用，可以方便的把椅子賣到任何地方。

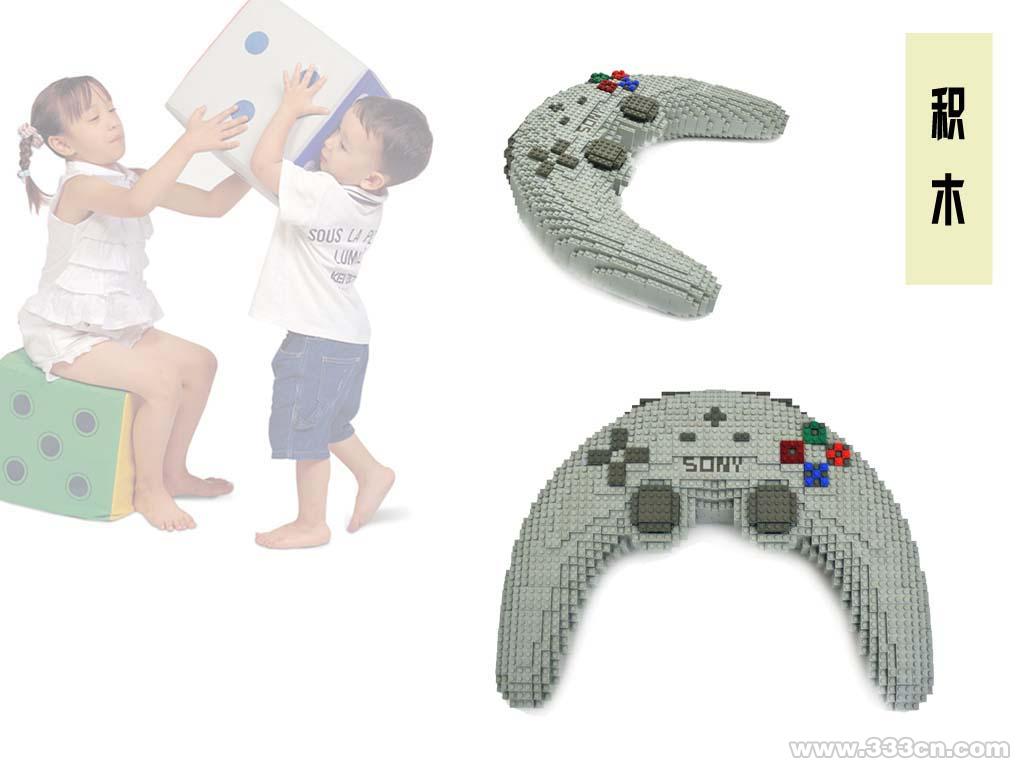

產品名稱：積木
設計師：
分析：玩具有兒童生活中不可缺少的伴侶。積木玩具對兒童增長知識、開發智力、陶冶性情、發展語言，提高和培養他們的創造力、想象力起了很好的作用。可以說積木等玩具是兒童的啟蒙老師。現在，積木已經朝著電子化發展，但是，我們小時候擺弄木頭、塑料積木的場景將永遠珍藏在自己的頭腦中。

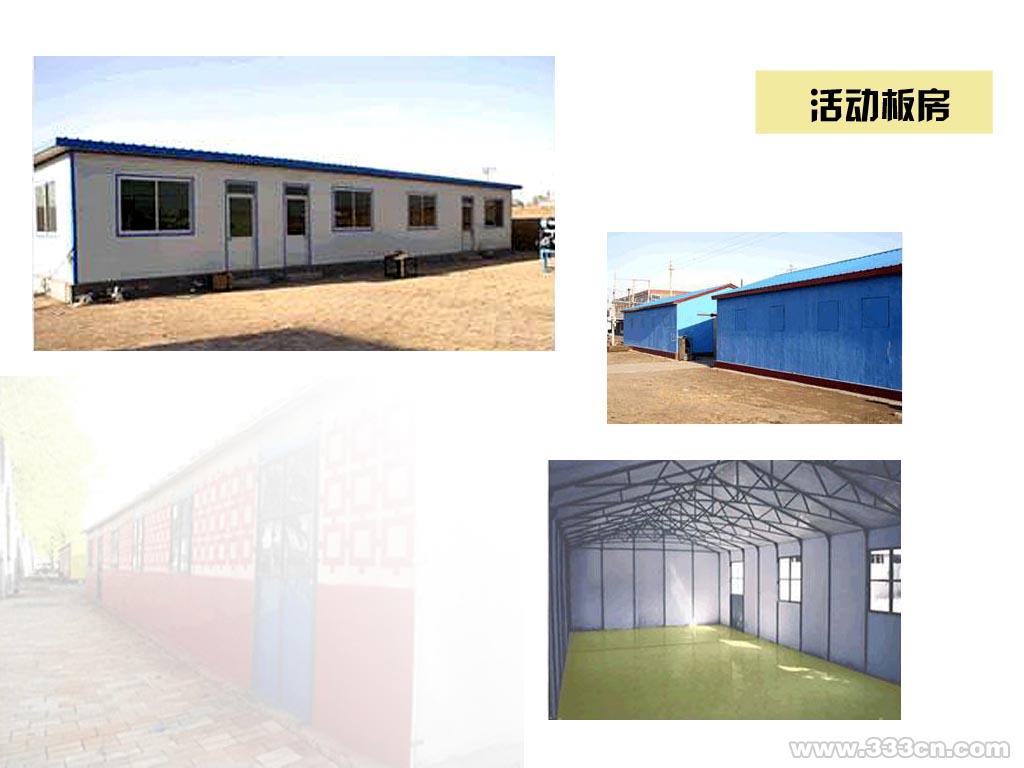

產品名稱：活動板房
制造商：河北文安縣天勝活動板房廠
分析：“建筑是人類居住的機器”。這種機器因該是給人安全、舒適的感覺。但是在中國現實社會中很難達到。特別是為建筑工地的工人準備的住所。這種住所需要形式靈活，方便組裝和拆卸，隨時轉移到下一個工地去。活動板房就應運而生。活動房種類多樣；有豪華型，美觀型，經濟實用型等，安裝遷移方便，適合多種場所，如售樓處，建筑工地辦公樓，工人宿舍，食堂，工業廠房，倉庫，沿街店面，外來務工人員住所等。其活動房的最大優點是耐久實用，便于拆裝，抗風抗震能力強，而且具有很高的防火性能。由于產品的靈活性和建筑本身的復雜性，使得活動板房中采用了多種連接結構：混凝土粘接、金屬鉚接、焊接、螺紋連接等。

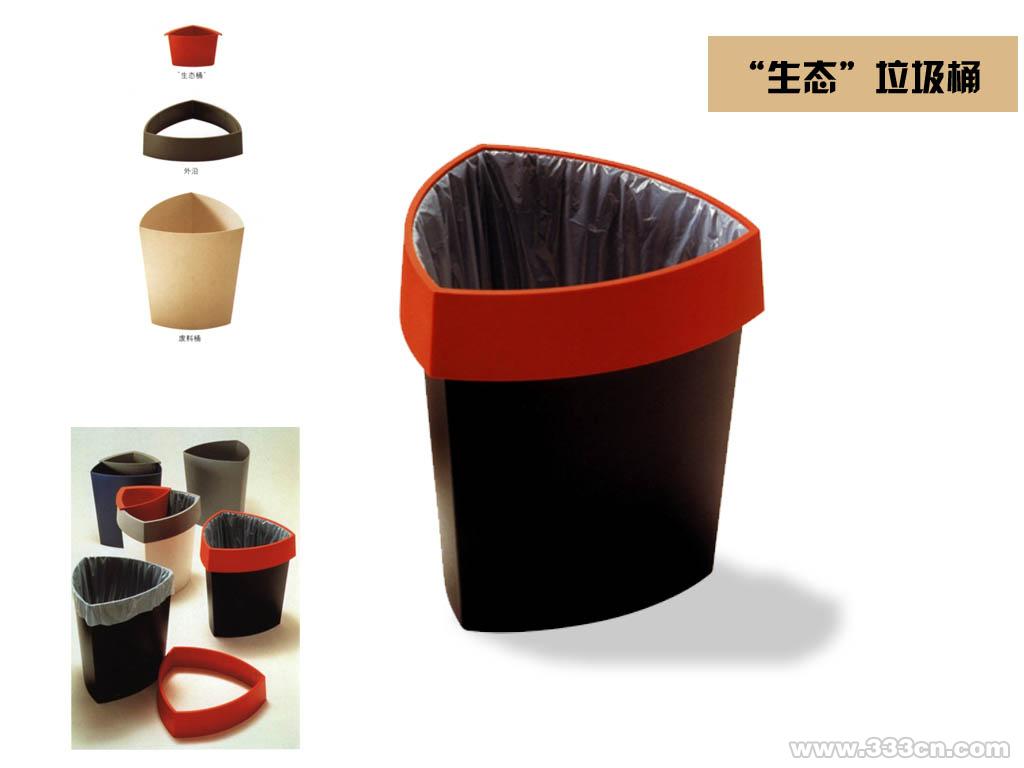

產品名稱：“生態”垃圾桶
設計師：勞爾.巴別利（意大利）
分析：這個垃圾桶只是簡單的組裝而已。但是我還是把它放入組裝的范疇之內。嚴格區分各種連接結構并沒有意義。設計師說，他設計這款垃圾桶的目的，是創造一個清潔、小巧、有個性的、具有親和力的東西。使用不透明的ABS或者透明的聚丙烯材料。最引人注意的是它的口沿。可拆卸的外沿能將薄膜垃圾袋緊緊卡住。三個部件可以拆開保存運輸，消費者買回家之后，只要簡單得組裝起來就可以，很方便。

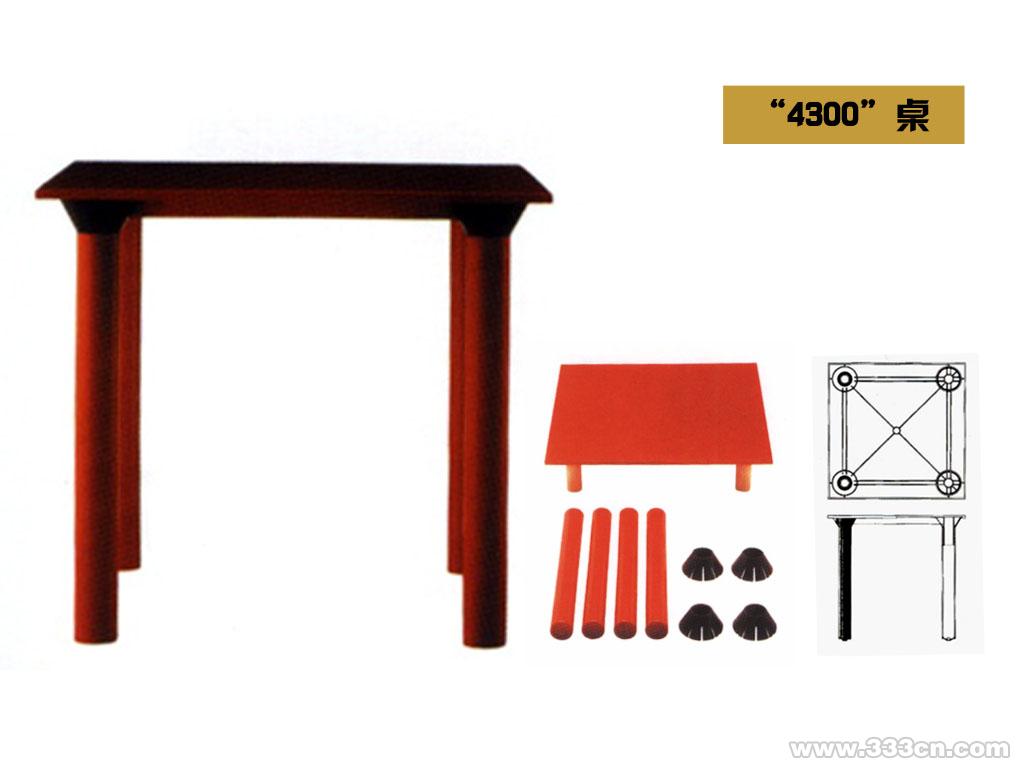

產品名稱：“4300”桌
設計師：安娜.卡斯特麗.法瑞里（意大利）
分析：這個桌子由9個部分組成。采用了先進的制作工藝：桌面采用熱壓成型的增強塑料，表面涂以防劃痕涂料，桌腿采用增強的聚丙烯塑料。錐形的插頭部件采用ABS。產品各個部分的裝配為過盈配合連接，用戶只要用力就可以實現桌子的組裝和拆卸。不需要任何螺釘。
3.2.2手風琴（伸縮結構）
類別： 銷連接，鍵連接或者鉸接
原理：“手風琴狀”這個形態是由一系列的以樞軸連接起來的相同的棒
組成。形狀如多個ｘ－ｘｘｘｘｘｘ，就像我們在拉手風琴一
樣。這種形狀可以通過改變它們的角度來進行伸縮。所以，我
們也可以把這類形態稱為“伸縮結構”
應用范圍：文具、衣架、家具等生活用具
設計實例分析：

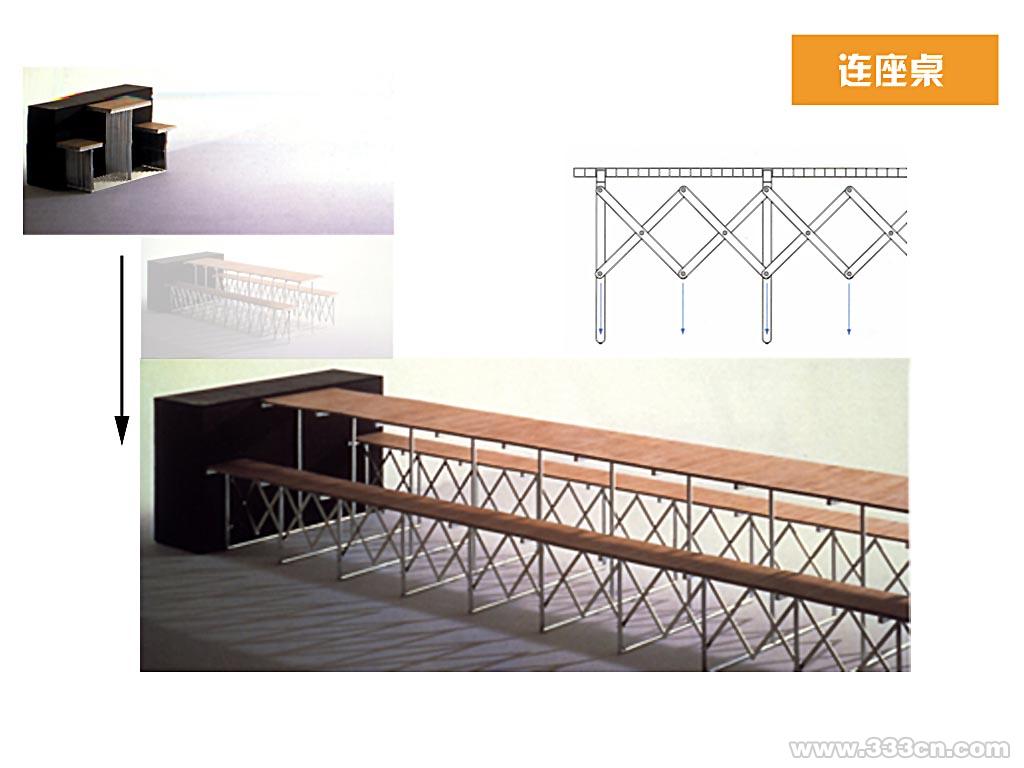

產品名稱：連座桌
設計師；島威．費歇爾（德國）
分析：本款設計的結構奇妙無比，又高度實用。集座位、桌面和餐柜于一體。也許用畫板或者電腦很容易的制作出這么一款桌子，可要實實在在的一批生產這樣的２０張桌子，就令當別論了。就像變魔術一樣，座位與桌面能夠從小柜子里拉出５０００ｍｍ的長度。

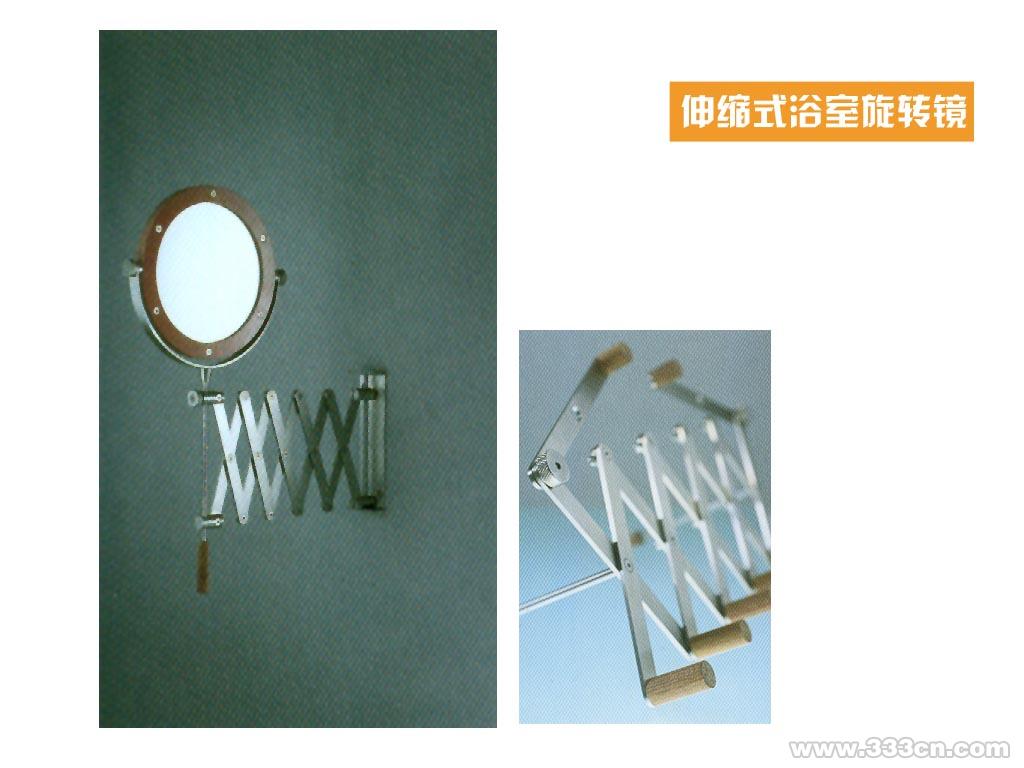

產品名稱：伸縮式浴室旋轉鏡
設計師：
分析：用不著多說，大家一看就會明白，暴露式的連接結構，著重體現 的是產品的伸縮功能。如果這款設計能向下伸縮的話，適用的人群會更多，就更加人性化了。

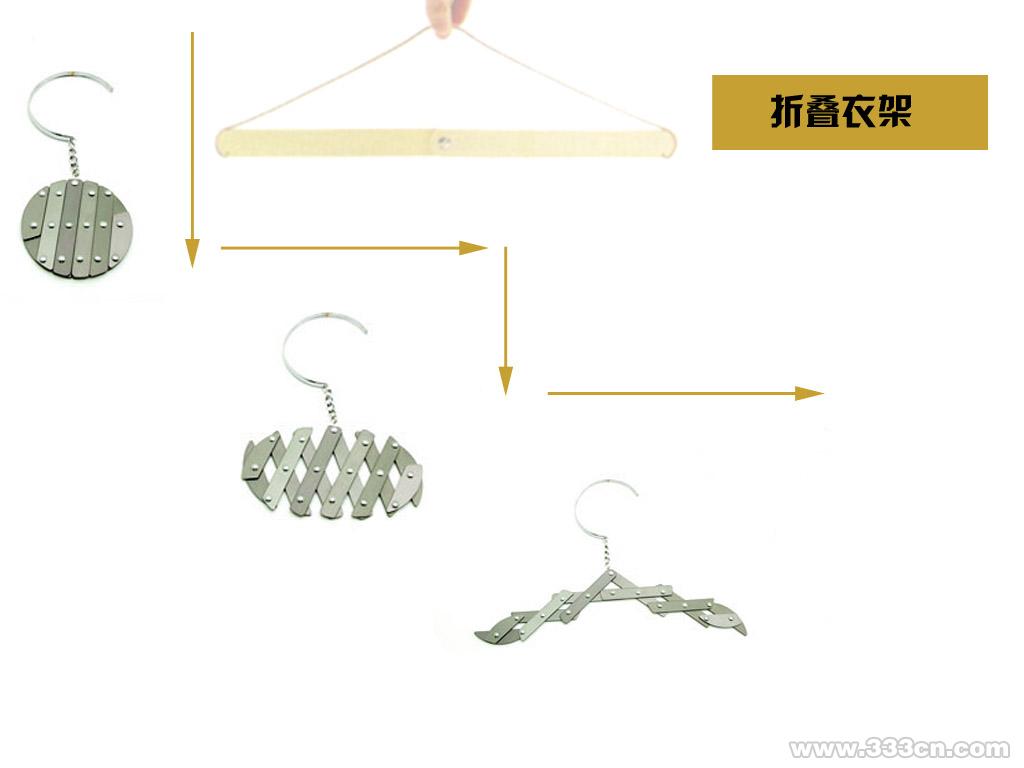

產品名稱：折疊衣架
制造商：韓國mydoob
分析：如果說，精致的生活由精致的設計來體現的話，那看看韓國的my＿doob就可以了。ｍｙｄｏｏｂ是韓國的一個家居品牌,原來的意思是可愛的小玩意。他們的產品有趣味又實用，是現代小家居設計的典范。簡單、小巧，卻有無窮的創意包含其中。低生產成本、人性化的設計，有著高附加價值，這就是韓國的工業設計!
產品名稱：軟盤夾
設計師：
分析：從產品的名稱，我們可以看出，這是為了存放軟盤而設計的，但是在科技飛速發展的今天，這種產品肯定會隨著軟盤的過時而淡出人們的視野。但我們不可否認，這是伸縮結構的應用典范。
（未完待續）
|
