電子畫箱——讓平板電腦 . 筆記本電腦綻放異彩！
畫畫需要整套東西，水彩 . 粉彩 . 紙 . 筆……如果能把這些東西虛擬成軟件, 不就可以輕輕松松提著 i-Pad 走天下了嗎？根本不需要再去花錢去買筆 . 買紙 .買顏色……
眼下 , 市場上有多種插入電腦使用的電子畫板和單板使用的繪圖板出售 , 給從事漫畫 . 動畫的人提供了不少方便。電子畫箱完全可以經由平板電腦和筆記本電腦改進設計實現 , 是可以兼得的功能 , 是可以改進和溶入電腦的功能。若設計得當 , 畫出的筆觸會是有層次 , 有濃淡 , 有粗細, 接近傳統畫的效果 , 而不是些近似的”單線平涂” 。 甚至連水彩的透明感 . 油彩的厚度感以及水墨浸潤的感覺都可以用軟件的方法去設定成不同的筆刷。這一設計可以為藝術家提供方便的整套繪畫工具 . 在室內和外出作畫都無比方便 , 孩子們也不致于為了畫畫弄得四處是顏色 …. 。

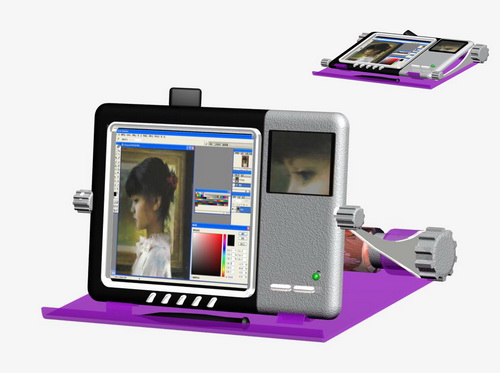

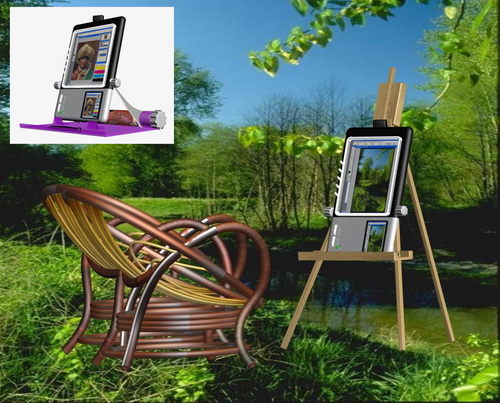

圖一是在平板電腦基礎上形成的電子畫箱示意圖。
機面有兩個視窗 , 左方大視窗是工作視窗 , 作一般電腦使用時它是屏幕 , 作畫板使用時它是畫布或畫紙 , 由于電子畫板是基于現有繪圖軟件(例如 Photoshop等)工作的 , 調色板是由原軟件調出來放在主屏幕右下方使用。
繪圖板上的小視窗是” 參考視窗 , 圖板頂端是攝像頭 , 調節鏡頭焦距可在前方視景中找出需要仔細觀察的部位 , 在小視窗內局部放大作畫圖的參考 , (當然此舉是對初學者而言 , 老畫家一眼定乾坤 , 無需再參考) 。對于視景中瞬間即逝的動態和表情也可以占存在小視窗的記億體中。作為創作中的參考資料 ,可以在小視窗中瀏覽。或者可以作為底圖放入其它圖層中 , 作為平面設計的背景圖。
一 .硬體方面的改進:
FLASH MEMORY 的出現使記億體的容量 .存取速度和體積等方面發生了飛躍的變化，目前 , 幾十G的閃碟處處可以買到 , 如果以FLASH MEMORY取代硬盤甚至 CD ROM，可以讓作為電子畫箱為基礎的平板電腦不僅做得薄而輕巧而且使電腦成為無馬達 . 無鍵盤 (虛擬).無機械傳動裝置的 “靜止機器” ， 能耗和聲音都會達到前所未有的狀態。連機器的壽命都會大大延長…..
FLASH MEMORY 由一般存取資料変成由承載的軟件去控制電腦的運作 , 在資料存取， 檢索 . 排序等方面都會帶來很多新問題 , 這些是應由程序設計師來考慮。(實際上平板電腦已經解決)
二 . 硬件軟化問題 :
平板電腦一般不需要附加更多的硬件 , 電子畫箱只是在平板電腦上引出的一個特殊功能 , 除了整體健盤是虛擬之外 , 作為電子畫箱所需的” 調色盤” 等 也是虛擬的。筆記本上的硬體健盤也應該取消 , 把下半部原健盤位置作成屏幕的下半部份, 使畫面擴大。或做成雙畫面 , 或一個工作畫面 , 另一個是參考畫面。虛擬健盤在設計時還應考慮人們在操作實體健盤的感覺 , 摸擬點聲音 . 振動和位移感 , 以假亂真。
” 調色盤” 是虛擬的 , 若繪畫板面是依托在現有繪畫軟件基礎上(例如 Photoshop .Print) , 則可直接調用該軟件的調色板調色 , 當然 , 這類調色方法是由色票進行參數RGB或CMRK調節 , 由視覺確定調色結果。 能否像傳統畫畫那樣用畫筆沾著幾種顏色來調色呢？我想在軟件技術發展的今天 , 套用電腦商的一句廣告詞 : “只有想不到的 , 沒有做不到的 “ , 能否把 “色票” 設定成長條形或其它形狀, 用畫筆抹去色票的長度或面積量化成混合色中某一原色的比例 , 再以視覺觀察混合色的調色效果。調色盤當然虛擬的 ,平時畫面上沒這個部件 , 點擊調用時顯示出來 ,。
各種筆刷是軟件形成的 ,可以直接調用 , 市上大多數繪圖軟件本身就有大量的筆刷可供選用。電腦本身就有極可貴的 “學習” 和” 記憶” 功能 , 在畫畫或練習過程中發現有自己滿意或有特點的筆觸 , 只要重做一便 , 記錄下來添加到自己的 “私家筆觸庫”, 需用時招之即來。
三 . 畫板 .畫筆問題
這是電子畫箱的關健部件 , 目前市上銷售的繪圖版大體有三種。
1. 普通手寫版式繪圖板。這是價格最便宜的一種 , 下筆沒有壓力傳感 ,筆劃的深淺變化是靠下筆前選定，適合畫單線平涂。
2. 壓力繪圖板 :
壓力繪圖板內部鋪設了一層觸摸式壓力傳感組件 , 如壓敏電阻 . 壓敏電容, 或壓敏晶體管等等 , 上世紀70年代發明了觸摸式屏幕之后 , 相繼在各類電子設偹中得到了廣泛應用 , 最流行的 ipad ,iPhohe 不都是在觸摸式屏幕上大領風騷 , 當今 , 各類觸摸式屏幕成為人與計算機勾通的最方便的形式。 壓力繪圖板就是鋪在平板上的一層對應著精確 XY坐標的壓力感應膜。 感受和傳遞畫筆的方位和圧力值 , 間接控制著畫筆著墨的深淺 , 繪圖筆和繪圖板之間無聯接線 , 畫筆內部有一個1.5V小電池 , 聯通筆尖 , 當畫筆落在畫板上時 , 對應的矩陣某一網挌節點接收到 “方位” 信號 , 對應壓敏組件產生筆尖壓力感受值 , 綜合兩組數據在屏幕上就顯示出按筆尖走向和壓力值的具有輕重 . 濃淡的線條。
3. 專業繪圖板:
普通壓力繪圖板是在板上畫畫在屏幕上顯示畫面 , 是一種間接作畫方式 , 臨場實感不足 , 隨著” 壓力感應式觸摸屏幕的出現 ,人們在LCD屏幕上直接作畫變成了現實。專業繪圖板是在板上作畫 , 同一板面上顯示畫面 , 臨場實感較好 , 通過聯線聯通電腦 , 不僅使電腦同時顯示同一畫面 , 還可以通過電腦中其它軟件做進一步處理 , 要做到這一點 , 需要 :a.LCD屏幕必需是高清的。b. 壓力感應膜有極高的透明度。c. 壓力感應值很高且有高的線性。 d. 有較好的耐刮性和靈敏度。目前 , 各種廠牌的專業繪圖板己相繼出現 , 除了誘人的技術參數之外 , 價格也是很貴的。
4. 跳出框框暢想一下。
處在當今技術環境之下設計師一提到設計繪圖板 , 立即會直接想到壓力感應膜 , 承然 , 在技術環境日新月異 , 市場競爭激烈的客觀條件下 , 新的壓力感應膜會有質量更好 . 價格更便宜的出現 , 處在當下 , 多少畫師或學畫的人能一手拿出數千數萬元來買這塊板子？能否跳出框框退而求其次呢！？壓力感應板的主要技術參數是壓力動態參數或網線密度, 例如2048級 , 畫畫時一筆下去需要這么寬深淺的動態范圍嗎？在這么寬的動態范圍中 , 哪些是處在線性范圍內 , 哪些區段壓力變化在濃度上普通肉眼是觀察不出的。
基本想法是把 “落筆 . 走筆”與筆尖圧力分開來處理。不取用壓力感應板 ,整個畫筆 . 畫板的功能用一個特殊的鼠標 Pen Mouse來完成。 Pen Mouse 市上已有很多品牌 , 要想在普通屏幕上揮舞感應式光筆任意作畫是個大難題 , 難就難在沒有實體座標感應的條件下在屏幕前懸空著畫筆 , 怎樣準確的定位光筆的落點, 怎樣定位出準確的線條 。難題或者就是” 商機” 目前己有些這類光學”筆鼠”出現 , 下圖就是從網上下載的NVS鼠標筆廣告。
這種”筆鼠” 定點 . 畫線的原理其實十分簡單 , 筆本身就是一個超聲波發生器 , 屏幕左側夾著的就是一個超聲波接收器 , 當筆尖落在屏幕上時發出某一頻率的超聲波信號 , 接收器確定此點對應著屏幕上的xy值在確定的屏幕位置上形成光點。推而廣之 , 雷射 . 無線電波 …甚至電容都可以產生定位和畫線效果 , 問題要看兩方面 , 一是看畫缐效果 , 方便程度 , 二是看成本 , 因為不取用壓力感應膜是因為想省錢 , 如果 “代用方法” 豆腐比肉還貴 , 那又何苦吶！？
筆尖的粗細是由落筆前選擇合適粗細的筆刷確定。
畫出筆畫的深淺濃淡在這里不是由筆尖落在屏幕上壓力大小來確定 , 筆尖在屏幕上永逺是輕輕畫過 , 不需要用筆尖壓力大小形成深淺濃淡 , 而是通過對筆桿上的一個滑塊來調節 , 滑塊下面聯接一個可變電阻 , 控制圖像筆畫的” 飽和度” .” 對比度” 和”亮度值” 間接控制筆劃的深淺濃淡。畫畫時控制筆尖的走向 , 中指則輕輕調節滑塊控制筆畫深淺濃淡。
承然 , 將目前市售的畫板直接移植到現有電腦上來技術上絕對是可行的 , 但單純的組合又有什么意義呢！不如在一些環節上做細些 , 做出特點來 .” 青出于蘭而勝于蘭” ,突破一點 . 做出自己的品牌。
本文作者：王成涵，現年76歲，非專業設計師，熱衷于產品設計及創新發明，現居香港。
